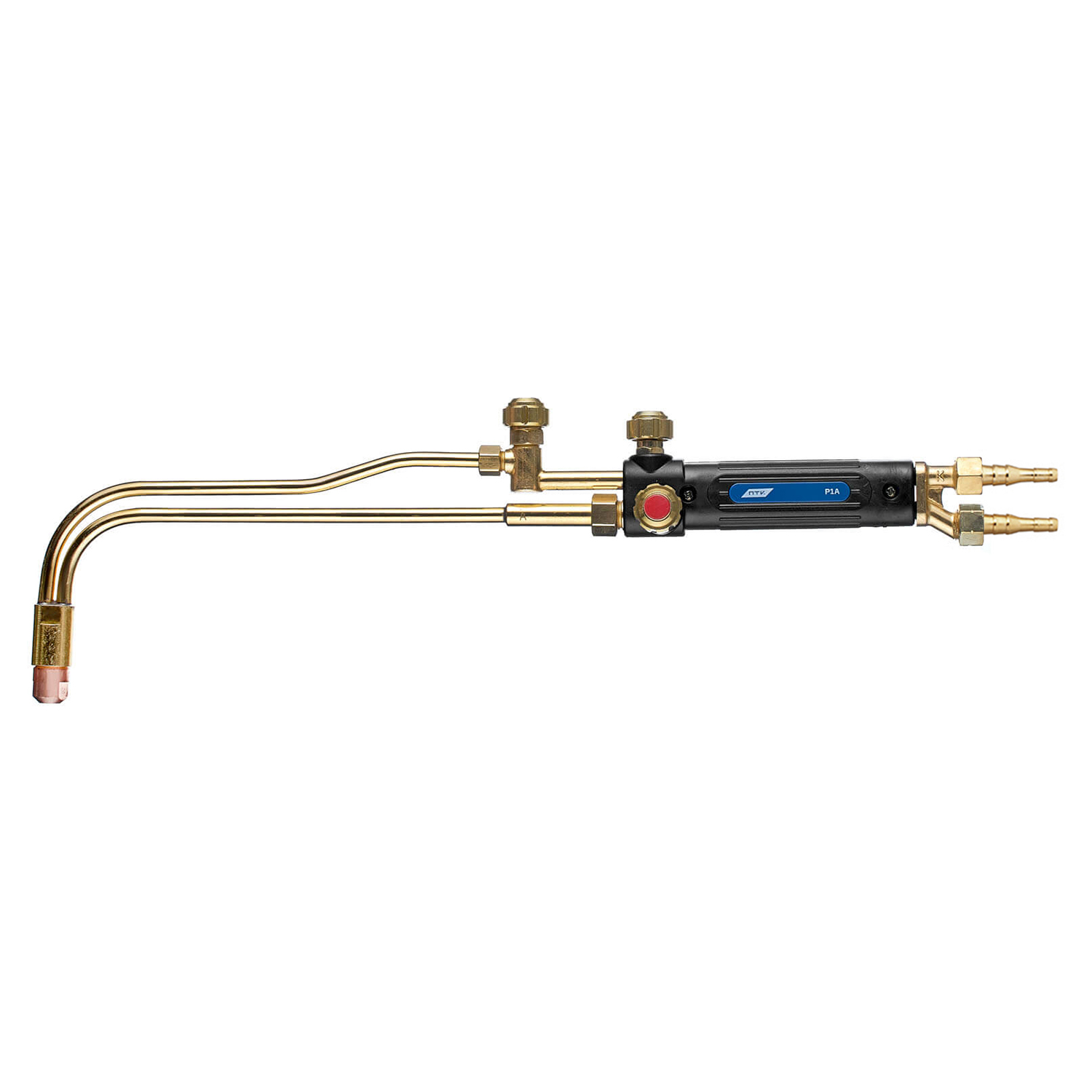

Инжекторный ацетиленовый газокислородный резак для ручной разделительной резки металла из низкоуглеродистых сталей толщиной до 100 мм. Укомплектован наружным и внутренними мундштуками.
Р1А предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.
Резак поставляется в сборе с внутренним мундштуком №2 и наружным №1А. Дополнительно укомплектован внутренними мундштуками №1 и 3. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
-
№1 (8–15 мм)
-
№2 (15–30 мм)
-
№3 (30–50 мм)
-
№4 (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности:
-
Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи ацетилена.
-
Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры.
|
Применяемый горючий газ:
|
Ацетилен
|
|
Толщина разрезаемого металла, мм:
|
до 100
|
|
Давление кислорода на входе, МПа (кгс/см²):
|
3,5–5,0
|
|
Давление ацетилена на входе, МПа (кгс/см²):
|
0,03–0,2
|
|
Расход кислорода, м³/ч:
|
3,2–13,8
|
|
Расход ацетилена, м³/ч:
|
0,5–0,9
|
|
Угол наклона головки резака:
|
90°
|
|
Длина резака, мм:
|
500
|
|
Вес нетто, кг:
|
0,85
|
