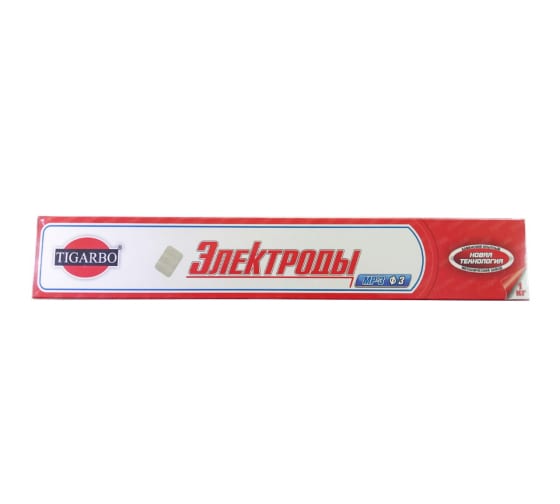

Электроды МР-3 3,0мм 1кг ТЭ-333010020 TIGARBO

Основное назначение сварочных электродов. Электроды марки МР-3 тип Э46 по ГОСТ 9467-75 предназначены для сварки ответственных конструкций из малоуглеродистых сталей марок Ст1, Ст2, Ст3, по ГОСТ 380-2005, марок 0,8, 10, 15, 20 по ГОСТ 1050-88. Сварка во всех пространственных положениях, кроме вертикального сверху вниз, переменным или постоянным током обратной полярности.
Электроды изготавливаются в соответствии с требованиями ГОСТ 9466-75, ГОСТ 9467-75 и технологической инструкции.


ГОСТ 9466-75	ISO 2560 : E432RR26
ГОСТ 9467-75	AWS А5.1 : E6013
ТУ 1272-033-48265127-2009	EH499 : E382RC22


Характеристики плавления сварочных электродов при сварке


Устойчивость дуги	- высокая
Разбрызгивание	- умеренное
Формирование шва	- отличное
Отделимость шлаковой корки	- хорошая
Коэффициент наплавки	- 8,5 г/А·ч
Коэффициент разбрызгивания	- 8÷13 %
Выход металла	- 65 ÷ 68 %
Расход электродов на 1 кг наплавленного материала	- 1,7 кг


Химический состав наплавленного металла сварочных электродов при сварке, %


Массовая доля элементов, %
Углерод	Кремний	Марганец	Сера	Фосфор
			Не более
0,08÷0,12	0,07÷0,20	0,50÷0,80	0,040	0,045


Механические свойства металла шва сварного соединения при нормальной температуре:

Временное сопротивление разрыву, кгс/м2, не менее	46
Относительное удлинение, %  не менее	18
Ударная вязкость, кгс/см2, не менее	8



Режим сварки
Род тока - переменный, постоянный обратной полярности
Длина дуги - короткая, средняя
Напряжение холостого хода источника питания - 60÷80 вольт

Рекомендуемые значения тока сварочных электродов при сварке (А)


Диаметр электрода, мм	Сила тока, А			Напряжение дуги, В
	Положение шва
	Нижнее	Вертикальное /снизу-вверх/	Потолочное
3	100÷140	80÷100	80÷100	20÷23
4	160÷220	140÷180	140÷180	22÷25
5	170÷260	160÷200	-	22÷25
6	220÷290	-	-	24÷28


Содержание влаги в покрытии электродов, перед использованием – не более 1,0 %.
В случае увлажнения /длительного хранения/, необходимо провести прокаливание (сушку) электродов при температуре 150÷180ºС.

Упакованные электроды хранить в сухом отапливаемом помещении при температуре не ниже +15^оС.

Расшифровка обозначения

         Э46-МР-3-d-УД
——————————— ГОСТ 9466, ГОСТ 9467
          Е 430/3/-Р 26

где Э46 - тип электрода;
МР-3 - марка электрода;
d- диаметр электрода;
У - для сварки углеродистых и низколегированных сталей;
Д - с толстым покрытием;
43 - временное сопротивление разрыву в состоянии после сварки при нормальной температуре не менее 46 кгс/мм²;
О - относительное удлинение менее 18%;
/3/ -ударная вязкость наплавленного металла α_н45 /при температуре - 20^оС/, не менее 3,5 кгс·м/см²;
Р - кислое покрытие; рутиловое покрытие;
2 - для сварки во всех пространственных положениях кроме вертикального сверху вниз;

6 - для сварки на постоянном токе обратной полярности или переменном токе от источника питания с напряжением холостого хода 60÷80±5В.
