Универсальный резак внутриголовочного смешения газов для кислородной резки металлов толщиной до 80 мм. Укомплектован неразборным мундштуком для работы на пропане.

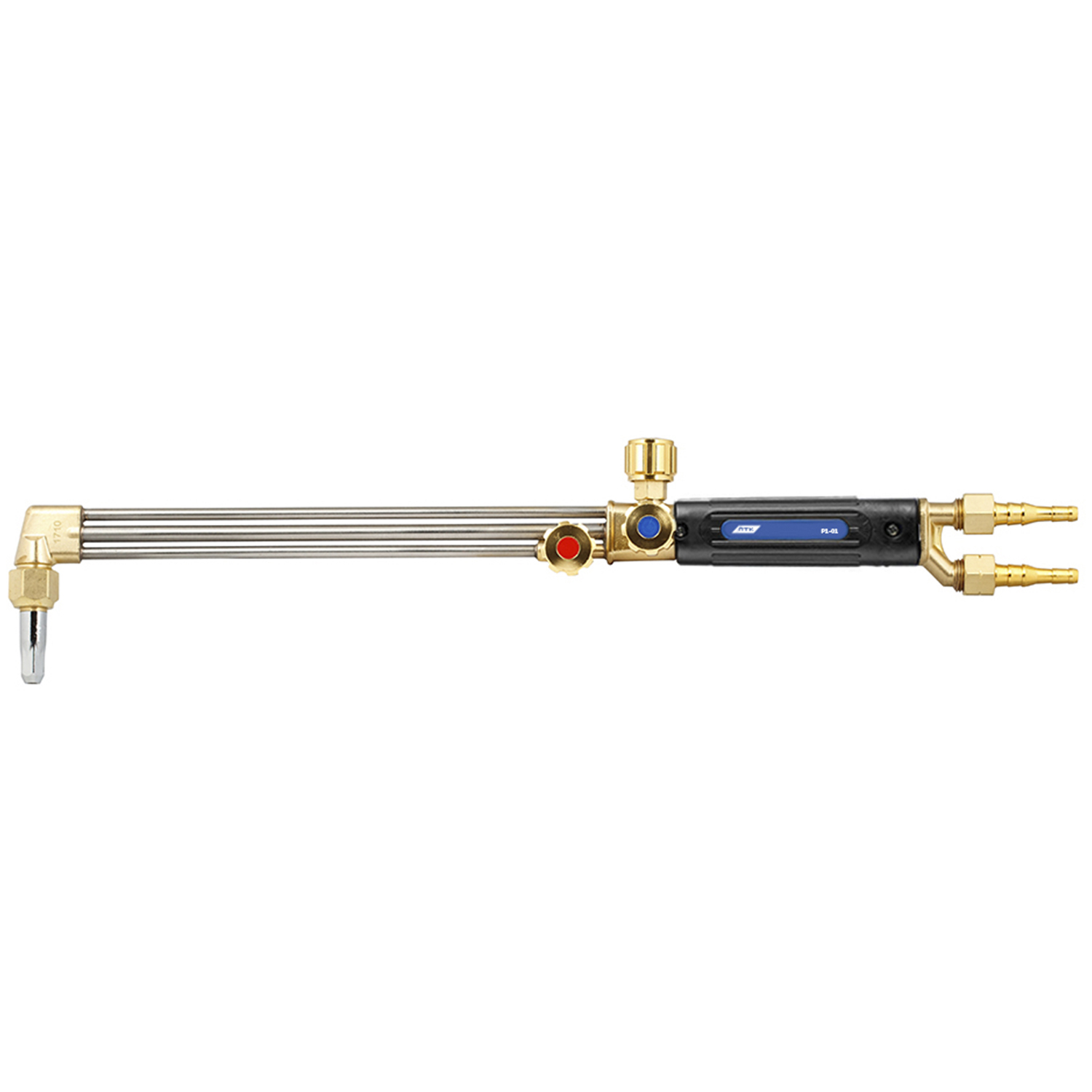

Универсальный резак Р1-01 внутриголовочного смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 80 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных неразборных мундштуков внутриголовочного смешения газов. Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование. Резак поставляется в сборе с пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка пропановых/ацетиленовых мундштуков и толщина разрезаемого металла:
-
№1П/1А (2–10 мм)
-
№2П/2А (10–25 мм)
-
№3П/3А (25–50 мм)
-
№4П/4А (50–80 мм)
Особенности резака универсального Р1-01:
-
Резак не требует установки огнепреградительных клапанов.
-
Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
|
Применяемый горючий газ:
|
Пропан-Бутан, Ацетилен
|
|
Толщина разрезаемого металла, мм:
|
до 80
|
|
Давление кислорода на входе, МПа (кгс/см²):
|
4,0–5,0
|
|
Давление пропана на входе, МПа (кгс/см²):
|
0,3–0,6
|
|
Давление ацетилена на входе, МПа (кгс/см²):
|
0,03–0,8
|
|
Расход кислорода, м³/ч:
|
4,0–8,6
|
|
Расход пропана, м³/ч:
|
0,6–1,08
|
|
Расход ацетилена, м³/ч:
|
0,55–0,85
|
|
Угол наклона головки резака:
|
90°
|
|
Длина резака, мм (не более):
|
520
|
|
Вес нетто, кг (не более):
|
0,7
|
